Beskrivelse
Palleomvikler SMARTWRAP-X PRE-STRETCH
Palleomvikler SMARTWRAP-X PRE-STRETCH vertikal smart pakkemaskine er ideel til effektiv indpakning af varer på en palle og udnytter høj filmstrækningshastighed, justerbar hastighed, høj kapacitet og smart betjeningspanel. Høj emballageeffektivitet og et omfattende sikkerhedssystem sikrer høj værdi for prisen, hurtigere og bedre udførelse og et generelt lavere filmforbrug.
Palleomvikler SMARTWRAP-X PRE-STRETCH med drejeskive giver mulighed for nem betjening og kontrol, enten automatisk via et smart panel eller manuelt for personlig styring. 300 % forstrækningsforholdet giver en strammere indpakning af pakken ved lavere filmforbrug, men lige så høj ydeevne på højt niveau. 2000 mm pakningshøjde og 1500 mm bred drejeskive understøtter indpakning af høje og voluminøse pakker med en maksimal belastningsvægt på 1500 kg. Med det konstante kraftfilmsystem er filmen altid jævnt fordelt, mens pre-fix-filmanordningen sikrer en høj pakningseffektivitet.
Palleomvikler SMARTWRAP-X PRE-STRETCH grundlæggende information:
- 1500mm drejeskive diameter
- 2000mm max pallehøjde
- Max pallevægt: 1500 kg
- 300% forstrækningshastighed (1-meter film strækkes til 3 meter), sparer pakkeomkostninger
- System med film med konstant kraft
- Pre-fix film enhed, høj pakningseffektivitet
- X-Line-betjeningspanel
- Omfattende sikkerhedssystem
Palleomvikler SMARTWRAP-X PRE-STRETCH specifikationer
| Mærke | Palleomvikler SMARTWRAP-X PRE-STRETCH |
| Model | SMARTWRAP-X PRE-STRETCH |
| Belastningsvægt | Maksimum 1500KG |
| Drejeskivens hastighed | 3-12 RPM/mins |
| Pakningshøjde | Maksimum 2400mm (1800mm /3200mm valgfrit) |
| Drejeskivens størrelse | 1500mm(1650mm/1800mm/2000mm /valgrit) |
| Forstrækningshastighed | 300%(1m strækker sig til 3m) |
| Hastighed op og ned | 1.5 ~5.5 m/mins |
| Indpakningshastighed | 20 – 30 belastning / H (1×1.2×1.2×1.8m palle med to lag) |
| Filmbredde | 500mm(750mm valgfrit) |
| Filmdiameter | 250mm |
| Filmpapir Kerne | 76 mm （50 mm valgfrit） |
| Filmvægt | Maksimum 15KG |
| Maskinens kraft | 1.5KW |
| Spænding | 220V-240V/50/60HZ Single-Phase (110V/50 Hz valgfrit) |
| Maskinens vægt | 600KG |
| Maskinenes størrelse | 2550*1650*2445mm(L*B*H) |
| Blød start og stop | Inkluderet |
| Intelligent Alarm | Inkluderet |
| stop ved original | Inkluderet |
| Hastighed Justerbar | Inkluderet |
| Måling af højde | Automatisk (sort/blå farve valgfrit) |
| Indpakningskraft | Justerbar |
| Fastgør filmen på pallen | Manuel |
| PLC | X-LINE |
| Inverter | X-LINE |
| Touchskærm | SMARTWRAP |
| Sensormærke | SICK (Tysk mærke) |
| sikkerhedsanordning | sikkerhedssensor i bunden af filmvognen |
| Certifikat | CE |
| Valgfri enhed | Rampe, Vægtskala |
Besparelse af filmforbrug
- Maksimalt op til 380 % forstrækningshastighed
- Maksimal værdi af hver meter strækfilm
- Standardfilm med konstant frigørelse

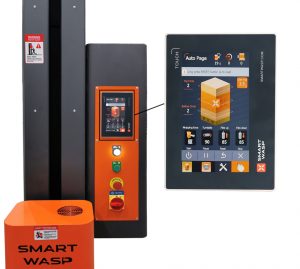

Intelligent touchskærm
Intelligent touchskærmDen er selvdesignet og har fjernvedligeholdelsessystemer, fejlfinding og opstartsfunktioner. Mere bekvem betjening, nemmere vedligeholdelse. SMART WASP tager i høj grad hensyn til operatørens sikkerhed.

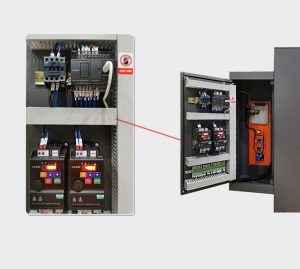

Palleomvikler er bygget med komponenter af høj kvalitet
- X-Line TOUCHSKÆRM
- X-Line PLC
- X-Line Inverter
- SICK nærhedskontakt
- AUTONICS fotoelektrisk kontakt
- WEIDMULLER terminalblok
Trefarvet LED-sikkerhedsindikator
Trefarvet LED-sikkerhedsindikatorKlar til arbejde – Blå
Under arbejdet – Grøn
Alarm – Rød
Gulvvisning af palleomvikler SMARTWRAP-X PRE-STRETCH
Fordele ved en Palleomvikler SMARTWRAP-X PRE-STRETCH
- 300 % forstrækningsforhold giver tættere indpakning af pakken med et lavere filmforbrug, men lige så høj ydeevne på højt niveau
- Intelligent kontrolpanel med touchskærm
- Bygget med komponenter af høj kvalitet
- Trefarvet LED-sikkerhedsindikator – viser maskinens status
- Lavere filmforbrug
- System med film med konstant kraft
- Overholder de højeste sikkerhedskrav, CE-certifikat
- Avancerede sikkerhedsfunktioner
- 12 måneders garanti efter installationen
Palleomvikler SMARTWRAP-X PRE-STRETCH egenskaber
Palleomvikler SMARTWRAP-X PRE-STRETCH egenskaber- Kræver enfaset, jordforbundet strømforsyning
- Nem opsætning og læsning af varer
- Fjernbetjening, manuel betjening og fejlfinding
- Avanceret sensor- og adgangssystem
- Nem rengøring og vedligeholdelse
Sikkerhedsstandarder og -direktiver for pakkeomvikler
Maskinen overholder kravene i maskindirektivet 2006/42/EF og de lovmæssige krav:
- Maskindirektiv: 2006/42/EF
- Lavspændingsdirektiv: 2014/35/EU
- EMC-direktiv: 2014/30/EU
Garanti
Den intelligente palleomvikler SMARTWRAP-X PRE-STRETCH har 12 måneders garanti efter installationen, bortset fra komponenter og elektriske komponenter, som ville blive slidt under normal brug.
Sikkerhedsegenskaber for Palleomvikler SMARTWRAP-X PRE-STRETCH
Pakningsmaskinen med drejeskive har følgende sikkerhedsfunktioner:
- Nødstopknap
- Sikkerhedsmærkater og instruktioner
- Afbryder til beskyttelse mod nedfald af filmvogn
- Jordledning
- Lås mod nedfald
Funktionsprincip for Palleomvikler SMARTWRAP-X PRE-STRETCH
Funktionsprincip for Palleomvikler SMARTWRAP-X PRE-STRETCHPalleomvikleren fungerer efter følgende grundlæggende arbejdsprincip:
- Varerne transporteres til maskinen med en gaffeltruck
- Når filmhovedet er manuelt fastgjort til varens overflade, begynder maskinen at køre, og varerne begynder at rotere.
- Under indpakningsprocessen bevæger folien sig i en stigende bevægelse rundt om varerne.
- Når filmvognen kører helt i bund, bremser drejeskiven og stopper efter indpakningen.
- Ved afslutningen af pakningscyklussen vender maskinen tilbage til standby-tilstand.
Transport, opbevaring og klargøring af SMARTWRAP-X PRE-STRETCH Palleomvikler
Hvis du vil flytte maskinen til et andet sted, skal du løfte den med en gaffeltruck fra bunden og transportere den til et nyt sted.
Maskinen skal opbevares på et rent og tørt sted. Der må ikke placeres noget oven på maskinen.
Bekræftelse af jorden
Underlaget skal kunne bære udstyrets vægt, dets maksimale belastning og dets påvirkning:
Jordbundens bæreevne ≥ (udstyrets samlede vægt + godsets vægt) x 1,5.
Elektrisk tilslutning
Systemet kræver en dedikeret enfaset jordet strømforsyning
220V/AC 10A 50/60Hz 1PH
Rengøring
Rengør Palleomvikler SMARTWRAP-X PRE-STRETCH med en tør klud eller et mildt rengøringsmiddel. Brug aldrig opløsningsmidler, benzin osv. til at rengøre maskinen.
Rengør rullerne på filmvognen ved at skrubbe overfladen af rullen med alkohol for at genoprette vedhæftningen mellem rulle og film.
Betjening af Palleomvikler SMARTWRAP-X PRE-STRETCH
Ud over en række funktioner i automatisk drift giver maskinen også mulighed for manuel drift og ændring af administratorindstillinger:
- Status for udstyr/enhed (oplysninger om enhed, produktionsoplysninger)
- Parameterindstillinger (langsom starttid, langsom start indpakningskraft, drejeskivehastighed ved start, nedføringsforsinkelsestid, forsinkelsestid for filmbrudalarm, skjoldalarm for filmbrud…)
- Grænseflade med flere valgmuligheder (I/O-overvågningsgrænseflade, sprogvalg, hjælpeside)
- Systemtid
- Indstillinger for brugeradgangskode
