ARCUS automatisk palleomsnøringsmaskine, bue 1500 × 2200 mm, PP/PET-bånd 11–12 mm, 0–90 kg

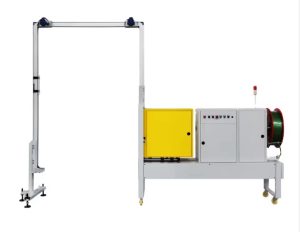

ARCUS automatisk palleomsnøringsmaskine

ARCUS er en automatisk palleomsnøringsmaskine: pallen står i buen, maskinen fører båndet rundt om godset vertikalt, strammer, svejser og klipper det, cirka 15 sekunder pr. bånd.

Buen er 1500 × 2200 mm (bredde × højde), så en hel palle med last kan passere igennem. Buen er af aluminiumslegering og leveres i tre dele, der skrues sammen på stedet.

Maskinen omsnører med PP- eller PET-bånd 11–12 mm bredt og 0,55–1,0 mm tykt; båndføringen indstilles til den anvendte båndtykkelse. Omsnøringskraften indstilles fra 0 til 90 kg, og én palle får én eller to parallelle bånd i én kørsel.

En PLC styrer cyklussen. En fotocelle starter omsnøringen, når pallen er på plads, eller operatøren starter den på panelet. Maskinen kører på 380 V, tre faser, 1550 W, og kræver trykluft til de pneumatiske cylindre.

ARCUS palleomsnøringsmaskine: anvendelser og integration

ARCUS palleomsnøringsmaskinen bruges i logistikcentre, produktionsanlæg, kontraktpakkerier og distributionslagre, hvor ensartet fastgørelse og forudsigelige cyklustider er nødvendige. Den er velegnet til at sikre palleterede laster med forbrugsvarer, industrikomponenter, kemikalier, keramik, hvidevarer og tryksager. Maskinen kan bruges som en selvstændig enhed til seriepakning eller integreres i en transportbåndslinje med palletering før og indpakning efter.

Tekniske specifikationer

ARCUS palleomsnøringsmaskine på video

▶

Hvad palleomsnøringsmaskinen gør for din forsendelse

• Cirka 15 sekunder pr. bånd. Båndet føres, strammes, svejses og klippes uden operatør, pallen skal kun stå i buen.
• To bånd i én kørsel. Et eller to bånd vælges på panelet, og omsnøringshovedet flytter sig mellem dem, så pallen får parallelle bånd uden manuel flytning.
• Tre driftsformer. Manuel, automatisk med fotocelle og kontinuerlig, fra enkeltpaller til løbende linje.
• Omsnøringskraft 0–90 kg. Indstil til lasten: båndet holder godset på pallen uden at mase det øverste lag.
• En bue til hele paller. 1500 × 2200 mm fri passage, til en palle med høj last. (omsnøringsmaskine til paller)
• Aluminiumsbue, mærkevare-elkomponenter. PLC med OMRON-, MCN- og TE-komponenter; buen er af aluminiumslegering.

Bue, omsnøringshoved og styring

• Vertikal omsnøring af paller gennem bue på 1500 × 2200 mm
• PP- eller PET-bånd 11–12 mm, 0,55–1,0 mm; båndføring indstilles til båndtykkelsen
• Omsnøringskraft 0–90 kg
• Cirka 15 sekunder pr. bånd; én eller to parallelle bånd pr. palle
• Manuel, automatisk (fotocelle) og kontinuerlig drift
• Båndmagasin der fylder sig selv; båndfremføring og retur på panelet
• Svejsning under lasten, vedhæftning på mindst 90 % af båndfladen
• PLC, OMRON-, MCN- og TE-elkomponenter, nødstop
• Aluminiumsbue i tre dele, samles på stedet
• 380 V, 50 Hz, tre faser, 1550 W, 4 A; trykluft; støj 75 dB

Sådan bruger du ARCUS palleomsnøringsmaskinen

1. Sæt båndrullen på holderen, før båndet ind i fremføringsmekanismen og lad maskinen fylde båndmagasinet.
2. Tænd for hovedstrømmen og drej fremføringskontakten til SEND, indtil båndet fylder båndbanen rundt i buen.
3. Vent cirka 30 sekunder, til varmeelementet er oppe i temperatur.
4. Indstil antal bånd og omsnøringskraft til lasten.
5. Placer pallen i buen: i automatisk drift starter fotocellen omsnøringen, i manuel drift trykkes båndknappen én gang pr. bånd.

Indstillinger og vedligehold

• Omsnøringskraft. Fra 0 til 90 kg. Lavere til føjelige laster, højere til tunge, faste laster.
• Antal bånd. Et eller to, indstilles på panelet; omsnøringshovedet flytter sig til parallelle bånd.
• Båndtykkelse. Spalten i båndføringen indstilles til det bånd, der bruges, så båndet føres og returneres uden problemer.
• Nødstop. Nødstoppet standser maskinen straks; det frigøres ved at dreje i pilens retning.
• Vedligehold. Sluk for hovedstrømmen før arbejde. Fjern båndrester og støv fra omsnøringshovedet regelmæssigt og smør de punkter, der er angivet i manualen; undgå olie på fremføringsrullerne.

Før du bestiller en palleomsnøringsmaskine

Prisen vises på denne side. Nogle få detaljer afgør, om maskinen passer til din forsendelse: tjek dem før du bestiller, eller send dem til os, så gennemgår vi dem sammen.

• Palle- og laststørrelse. Den lastede palle skal kunne passere gennem buen på 1500 × 2200 mm.
• Bånd. PP- eller PET-bånd 11–12 mm bredt, 0,55–1,0 mm tykt; oplys hvilket bånd du bruger.
• Forsyninger. 380 V, 50 Hz, tre faser med jord, 1550 W og trykluft.
• Plads. Maskinen fylder 3890 × 640 mm og vejer 350 kg.
• Levering. Kabinet og de tre buedele leveres i trækasser, samlet ca. 3 m³ og 400 kg; buen samles på stedet.

ARCUS palleomsnøringsmaskine: operatøropgaver og udvælgelseskriterier

Før du vælger ARCUS-maskinen, skal du bekræfte de typiske pallemål, lastens vægt, båndmateriale og -tykkelse samt antallet af bånd pr. palle. Tjek at strømforsyning og trykluft opfylder maskinens krav, og at installationsområdet er tørt, ventileret og uden ætsende stoffer. Undgå typiske fejl som at bruge forkert båndtykkelse, indstille for høj spænding til skrøbelige laster eller at undlade regelmæssig rengøring og justering af båndføringen.
